氣力輸送系統的分類

氣力輸送系統有許多不同的分類方法，可以根據輸送裝置的類型和氣力輸送的本質或根據狀態圖進行分類。對于不同類型的氣力輸送系統，其流量是非常不同的，并且它們之間的流量規律通常不能被使用。

三點一

按輸送機類型分類

根據氣力輸送裝置的類型，即根據管道中空氣的壓力狀態，氣力輸送裝置可分為三種類型：負壓系統（抽吸），正壓系統（壓縮）和混合系統。

負壓（抽吸）輸送系統

負壓（抽吸）輸送系統使用輸送系統末端的風扇來抽吸系統中的空氣，從而形成低于系統中大氣壓的負壓氣流。物料和空氣同時從吸嘴進入系統，并隨氣流一起到達系統末端。最后，通過過濾和分離將空氣排放到大氣中。

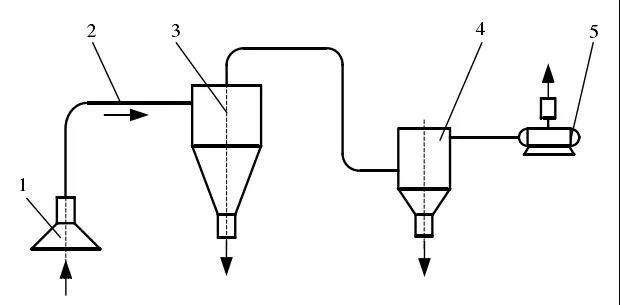

1吸嘴2輸送管3分離器4除塵器5負壓風扇

吸氣輸送裝置

特點：負壓輸送系統是理想的系統。由于輸送管道中的壓力低于大氣壓，因此在管道中不存在氣體泄漏的問題，因此更適合輸送有毒有害物質。

正壓輸送系統

壓力輸送系統是氣力輸送的最基本形式。在該系統中，通過在輸送系統的起點使用諸如風扇的空氣源設備將高于大氣壓力的壓縮空氣引入輸送系統。同時，將物料定量地送入高速氣流中。在氣流的驅動下，物料到達輸送系統的末端并被過濾。物料與空氣隔離。物料進入料倉，空氣排放到大氣中。

1風扇2供料器3輸送管4分離器5除塵器

壓力氣力輸送裝置

特點：正壓輸送主要用于將物料輸送到一個或多個料倉。與負壓輸送系統相比，正壓輸送系統具有更高的容量并且適合于更長距離的輸送。

混合輸送系統

混合輸送系統在同一輸送系統中同時具有正壓和負壓。由于兩個不同系統的優點，它可以用于更復雜的輸送中?；旌舷到y(tǒng)可以是壓力進給型或壓力進給型組合式輸送系統。

特點：可以完成長途運輸，結構和管道內的氣流變化更加復雜，容易引起運輸系統，特別是風機的磨損。
